Stellen Sie Ihren eigenen einfachen luftbetriebenen Motor von Grund auf neu her

Wenn der Videoplayer funktioniert nicht, Sie können das Video von ansehendieser alternative Link.

Wenn Sie möchten Basis-Demonstrationsmotor, aber nicht mit komplexen Modellen umgehen wollen, dann ist dieser kleine Build wahrscheinlich alles, wonach Sie gesucht haben. Folgen Sie dieser Anleitung, um herauszufinden, wie Sie Ihre eigenen erstellen können.

Wie Sie sich vorstellen können, benötigen Sie einige Werkzeuge und Materialien, bevor Sie beginnen.

Materialien und Ausrüstung benötigt

• Plastik-Trinkhalme
• Karton
• Metalldeckel
• Alter Kleiderbügel
• Kunststoffflaschenverschlüsse
• Ballon
• Alte Visitenkarten oder Plastikkarten im Scheckkartenformat
• Eis am Stiel
• Chirurgischer Schlauch
• Farbe
• Verschiedene Schrauben und Muttern
• Ein gutes Lungenpaar
• Bohrmaschine
• Grundlegende Werkzeuge

Mit all Ihrer Ausrüstung in der Hand ist es an der Zeit, mit diesem großartigen kleinen Build fortzufahren.

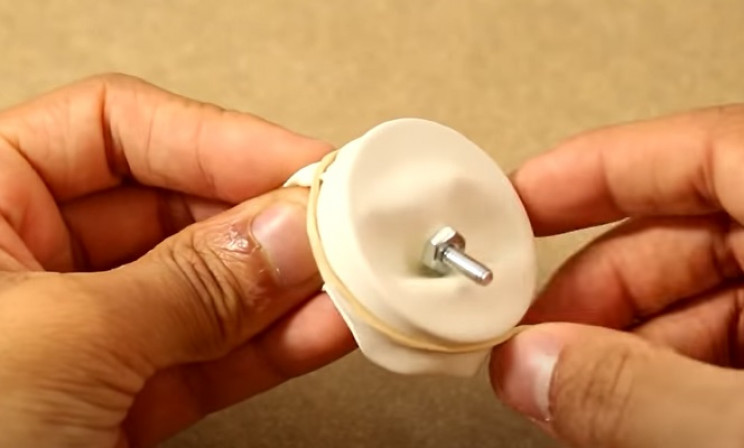

Schritt 1: Machen Sie den Balg

Der erste Schritt besteht darin, Ihre Plastikdeckel zu nehmen. Bohren Sie ein Loch durch die Mitte der beiden größeren. Als nächstes nehmen Sie ein Paar Luftballons jede Farbe reicht aus und schneiden Sie das Nippelende davon direkt unter dem Teil abwo sich der Ballon weitet.

Nehmen Sie die obersten Hälften der Ballons und schieben Sie einen scharfen Gegenstand durch die Spitze des Ballons, um in jede ein Loch zu machen. Nehmen Sie danach ein Paar kleine Schrauben und schieben Sie sie durch die Löcher.

Befestigen Sie sie dann mit passenden Muttern auf der anderen Seite des Ballons.

Strecken Sie die Ballonhälften über die Plastikdeckel, durch die Sie zuvor Löcher gebohrt haben. Stellen Sie sicher, dass die Ballons die konkave Seite der Deckel bedecken, damit sich der Ballon wie ein Blasebalg ausdehnen und zusammenziehen kann.

Kleben Sie den Ballon entweder fest oder sichern Sie ihn mit Gummibändern. Schneiden Sie den überschüssigen Ballon nach Bedarf von der Unterseite des Deckels ab.

Nehmen Sie danach ein Paar Eisstiele und verwenden Sie etwas Heißkleber, um die beiden Bälge parallel zusammenzukleben.

Schritt 2: Kolben herstellen

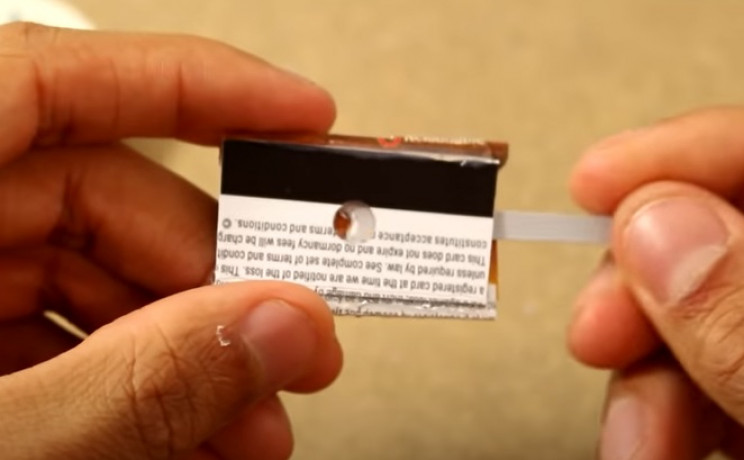

Nehmen Sie als Nächstes Ihre Karten und schneiden Sie die benötigten Teile aus, wie im Video gezeigt. Kleben Sie die ausgeschnittenen Plastikkartenstücke erneut mit Ihrer Heißklebepistole nach Bedarf zusammen.

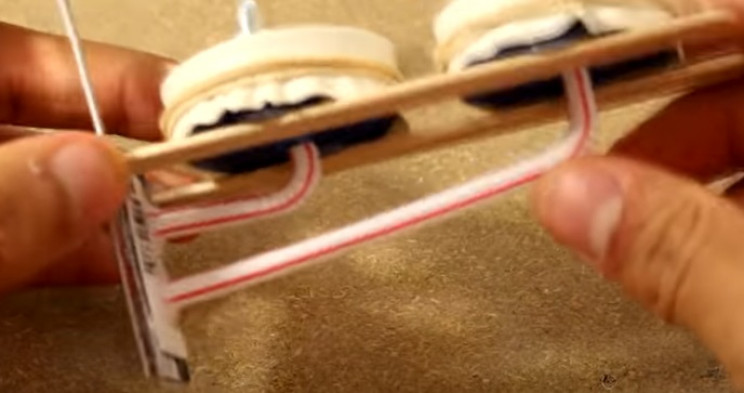

Dies fungiert als einfaches kolbenähnliches Gerät. Kleben Sie dieses Stück auf eine Seite der Balg-Eis-Stiel-Halterungen. Nehmen Sie dann einige Plastikstrohhalme und schneiden Sie einige Längen davon ab, um kleine Rohre von der Kreditkartenbaugruppe zur Basis zu bildendes Balgs.

Diese werden verwendet, um die Ansaugluft in den Balg zu leiten. Stellen Sie sicher, dass die Verbindung um die Strohhalme zur Karte luftdicht ist, indem Sie sie mit Heißkleber versiegeln.

Kleben Sie die Rohre auch unter dem Balg fest. Wenn Sie damit fertig sind, bauen Sie die Hauptbaugruppe weiter auf, indem Sie weitere Eisstiele ankleben.

Kleben Sie weitere Eisstiele an, um die Aufkantungen zu bilden, die die Kurbelwelle stützen.

Schritt 3: Machen Sie die Kurbelwelle

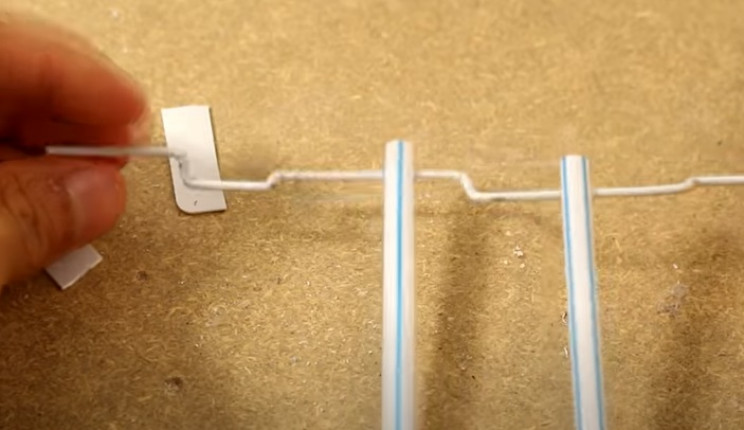

Nehmen Sie als Nächstes Ihren alten Drahtkleiderbügel und schneiden Sie einige Längen davon mit einer Zange ab. Biegen Sie danach die Drahtlänge nach Bedarf in die Form der Kurbelwelle.

Schneiden Sie danach weitere Plastikkartenstreifen und kurze Plastikstrohhalme zu. Bohren Sie wie abgebildet Löcher in den Plastikstrohhalm. Führen Sie die Kurbelwelle nach Bedarf durch die Löcher.

Befestigen Sie als Nächstes die Plastikkartenstücke auch an beiden Enden der Kurbelwelle. Kleben Sie danach die Plastikkartenstücke auf die Eis am Stiel-Aufkantungen, um die Kurbelwelle über dem Balg zu fixieren.

Kleben Sie danach das andere Ende der Plastikstrohhalme an die Muttern, die oben am Balg befestigt sind. Testen Sie die Wirkung, indem Sie die Kurbelwelle von Hand drehen. Der Balg sollte sich als Reaktion nacheinander ausdehnen und zusammenziehen.

Wenn nicht, nach Bedarf anpassen.

Schritt 4: Beenden Sie den Motor

Schneiden Sie als Nächstes ein weiteres Stück Plastikkarte zu, das lang genug ist, um die Kurbelwelle mit der gleitkolbenähnlichen Baugruppe der Karte zu verbinden, die Sie zuvor hergestellt haben.

Kleben Sie es nach Bedarf fest.

Nehmen Sie danach ein gezahntes Kunststoffrad, das als eine Art Schwungrad fungiert, und kleben Sie es auf das andere Ende der Kurbelwelle.

Decken Sie das Kunststoffrad wie abgebildet mit einem Metalldeckel ab. Vervollständigen Sie danach das Gehäuse für den Faltenbalg nach Belieben.

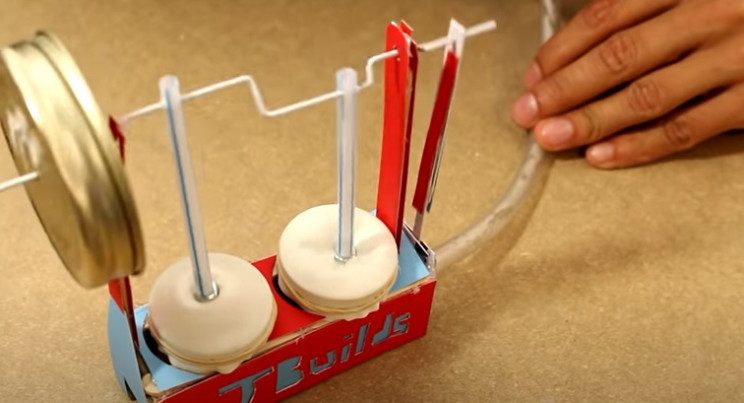

Nehmen Sie als nächstes ein Stück chirurgischen Schlauch oder ähnliches und verbinden Sie es mit der verbleibenden Öffnung am Hauptlufteinlass zum Balg.

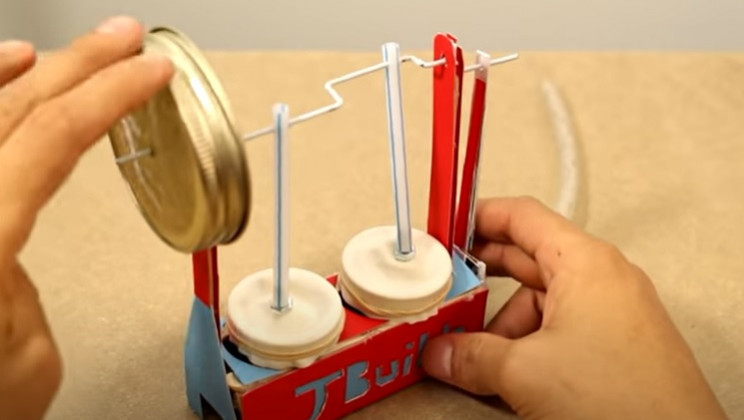

Damit ist Ihr Luftmotor nun fertig. Sie können entweder durch das Rohr blasen, um den Motor anzutreiben, oder einen Ballon aufblasen, um dasselbe zu tun!

Viel Spaß.
